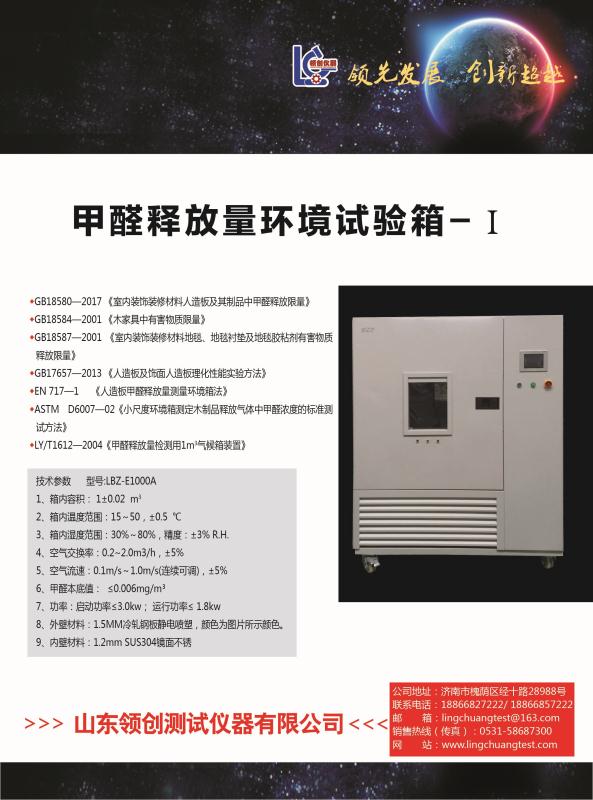

甲醛釋放量測量儀
一、技術參數
1、箱內容積(m3)： 1±0.02
2、箱內溫度范圍(℃)：15～50，±0.5
3、箱內濕度范圍(R.H.)：30%～80%，精度：±3%
4、空氣交換率(1/h)：0.2~2.0m3/h，±5%
5、空氣流速：0.1m/s～1.0m/s(連續可調)，±5%
6、甲醛本底值：≤0.006mg/m3
7、功率：啟動功率≤3.0;運行功率≤ 1.8
8、噪音：≤70dB
9、電源：交流380V 50HZ 單項供電
10、執行GB/T17657-2013《人造板及飾面人造板理化性能試驗方法》的操作。
二、設備技術指標及要求
項 目 | 性能參數 | |
主要 技術 指標 | 工作室尺寸 | 內箱尺寸1±0.02 m3 |
外箱尺寸 | 一個邊高度小于1.9m | |
溫濕度調節范圍 | 溫度范圍：15℃～+50℃ | |
濕度范圍：30%～70% RH | ||
儀表分辨率 | 溫度：0.1℃ | |
濕度：0.1%RH | ||
波動度 | 溫度：≤0.5℃ | |
均勻度 | 溫度：≤1℃ | |
溫濕度偏差 | 溫度：（-0.5℃，0.5℃） | |
濕度：（-2%RH，3%RH） | ||
工作室風速 | 箱體內中心點風速0.1～1 m/s。（風速可調） | |
空氣置換率范圍 | 0.2～2次/小時 | |
流量調節范圍需大于0.2～2m3/h | ||
流量計精度 | 玻璃轉子流量計，精度不小于2.5級， | |
密封性 | 方法一、1000pa的過壓是，泄漏量小于10-3×1m3/min 方法二、進出口氣體氣體流量差小于1% | |
穩定時間 | 溫度穩定時間小于40min;濕度穩定時間小于80min,設備可持續運行不少于30天 | |
本底指標 | 甲醛本底濃度：≤0.006mg/m3 | |
噪聲 | 小于等于65分貝，箱門設備門不能有共振音。 | |
其他 | 保證工作艙內膽不能出現任何液態或固態的水。 | |
結構方式 | 內膽四個角采用大倒角設計，滿焊焊接處理 | |
箱體 結構 特征 | 材料構成 | 外壁材料：1.5MM冷軋鋼板靜電噴塑內壁材料：1.2mm SUS304鏡面不銹鋼 表面光潔度：III D，內部所有接口處均拋光 保溫材料：天然礦棉，厚度不小于80mm 密封材料：氟橡膠、聚四氟乙烯等不釋放voc有機物 連接管路：與內艙接觸的進氣部分需用或聚四氟乙烯材料，不能使用有機材料 箱內所有材料均不會吸附、釋放甲醛和VOC |
循環風裝置 | 選用全金屬葉片軸流風機，配無油軸承；正后面底部下側裝2個風扇抽氣（風板位置下移，風扇直徑邊緣距離底部150MM），頂部多孔板出氣，循環風到方便拆裝清洗，菱角斷面加成大倒角，不傷手，易清洗。 | |
工作室 | 工作艙一體成型，無縫焊接，焊縫表面拋光處理 | |
艙門 | 鉸鏈門，多點壓緊式，間隙可調（單開門） | |
觀察窗 | 前門中心位置，內嵌式3層中空玻璃，帶發熱體，帶防結露功能； | |
取樣孔 | 位于設備左側，在艙內設有3個空氣樣品采集點，采樣口為黃銅材料，可匹配連接6*9的乳膠管 | |
照明燈 | 采用led燈帶，便于觀測艙內樣品 | |
空氣調節 | 供氣 | 電磁壓縮氣泵，獨立的電源插頭設計 |
溫度控制 | 蒸發器位于測試艙風道內，循環水控制溫度 | |
濕度控制 | 露點控濕法5-40℃ 不銹鋼球和水噴淋加濕，填充材料小于40cm,浮球采用不銹鋼浮球，確保無甲醛釋放 液位計做好防污處理 | |
進氣量控制 | 流量計針閥，進氣在工作艙用多孔管均勻釋放 | |
進氣的凈化 | 氣泵后面串聯空氣凈化裝置（露點桶） | |
制冷
| 制冷壓縮機 | 2臺全封閉壓縮機（進口法國泰康） |
熱交換方式 | 翅片式蒸發器，安裝在循環風道內。 | |
冷凝方式 | 風冷 | |
制冷劑 | 環保制冷劑R404a | |
傳感器 | 溫控傳感器 | 鎧裝鉑電阻（進口） |
溫度度變送器 | 昆侖海岸溫度、濕度傳感器 | |
設備 控制 | 控制器 | 臺達7英寸溫濕度控制器(彩色液晶觸摸屏) 控制模式:PID（比例-積分-微分）自動演算 |
人機對話界面 | 中文、彩色LCD（7英寸）顯示、觸摸鍵設定 | |
指示精度 | 溫度0.1℃，濕度： 0.1%RH，時間1s | |
操作 | 產品采用電阻式高精度觸摸屏，可直接使用USB鼠標或觸摸筆點擊屏幕進行功能選擇或者參數設置。 | |
運行方式 | 自動運轉、手動運轉， | |
顯示項目 | 溫度、實測溫度、設定濕度、實測濕度，露點設定溫度，露點實測濕度，總運行時間、包括歷史數據查詢，實時曲線和歷史數據回放、故障記錄 | |
設定項目 | 工作艙溫度，工作艙濕度，露點溫度，工作起始時間 | |
記錄功能 | 工作艙溫度、濕度、露點溫度；提供USB接口，可用u盤轉存、備份 | |
數據修正 | 工作艙溫度、濕度、露點濕度可修正 | |
其它 | 具有權限等級設置功能，避免發生用戶誤操作 | |
安全 裝置 | 工作艙 | 超溫報警保護 |
制冷壓縮機 | 風機超壓保護、過載保護 | |
接地保護 | 結構件安全接地保護，電氣元器件和設備外殼絕緣電阻不低于0.5M歐姆 | |
加熱器 | 加熱器短路保護 | |
加濕器 | 加濕器缺水保護 | |
冷凝器 | 冷凝器缺水保護 | |
其他:測試艙設計為可用水沖洗，風道攔板易拆裝設計 內艙及與進氣出氣管路有關的管路，水塔及內部等材料均不選擇有機材料，避免污染。 | ||
三、設備設計優點
1、風速調節變頻器設置在箱體后部，設計凹進去，不易碰到。
2、風扇放到正后面，2個風扇，靠底部位置。
3、風板出風孔直徑縮小，直徑約為2-3mm
4、正面底下散熱孔改成類似百葉窗形狀，從外面不能看到內部壓縮機，其他三個面的通風孔很小。
5、電器負載之間有隔離開。
6、箱體填充材料飽滿，特別是門附近填充材料，保證門開關的聲音比較小。
7、采樣孔3個，內外口徑連接處采用寶塔連接
8、腳輪支撐三角板加厚5mm
9、內部循環風葉出風孔不外突出，內鑲風圈
10、箱門采用雙開門開關式
11、電器柜門采用天地銷，不要用螺絲，門上加加強筋。
12、內部風扇位置調整準確
四、設備附件
1、內部樣板支架：2支
2、說明書：1份
